Novi CNC obradni centri u prvih 6 mjeseci

Može se činiti da proizvođači CNC obradnih centara i strojeva štede najave za velike sajmove poput IMTS-a ili EMO-a u Hannoveru. Ali ažuriranja, poboljšanja, dolazak novih modela i tehnologija za rezanje, brušenje, glodanje / tokarenje beskrajan su show.

U nastavku slijedi izbor novih CNC obradnih centara i strojeva koje su posljednjih nekoliko mjeseci stavili na tržište glavni proizvođači.

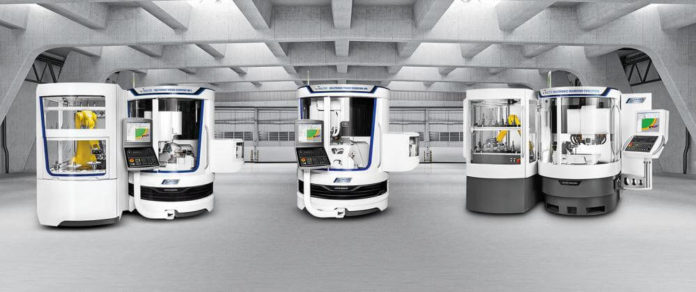

Walter Helitronic Vision Diamond 400 L grinding machine
Izvor: Walter-machines

Strojevi za brušenje Walter Helitronic Vision Diamond 400 L, Helitronic Power Diamond 400 i Helitronic Diamond Evolution, tvrtke Walter Maschinenbau GmbH, integriraju i mogućnosti erodiranja i / ili brušenja u jednu platformu. Sa stajališta proizvodnje, koncept dva-u-jedan omogućuje korisnicima da u potpunosti koriste alate za erodiranje i brušenje koristeći isti stroj kako bi eliminirali dugotrajan zadatak premještanja izradataka u drugi stroj.

Saznajte više na www.walter-machines.com

Optimalna obrada za zrakoplovne dijelove

Chiron FZ 16 S five axis machinig center
Izvor: Chiron

Proizvodnja lopatica, diskova, propelera i drugih kritičnih komponenti za konstrukciju motora i turbina zahtijeva obradni centar sposoban za dinamičko glodanje s pet istodobno kontroliranih osi. CHIRON FZ 16 S s petosnim nagibnim okretnim stolom, posteljicom od lijevanog minerala i portalnim dizajnom daje visok stupanj krutosti i optimalne karakteristike prigušenja. Motori visokih performansi, dva pogona osi Y, kao i kratka vremena pokretanja i kočenja vretena osnova su za veliku brzinu stroja. A-osi i C-osi opremljene izravnim pogonima pružaju još veću dinamiku. Te karakteristike stroja osiguravaju precizno kretanje na više osi i glatko ubrzanje, što je temeljni zahtjev za visoku razinu zrakoplovne proizvodnje.

Saznajte više na www.chiron.de

Novi žičani elektroerozijski stroj (EDM)

AgieCharmilles CUT C 350 wire EDM machine
Izvor: gfms.com

GF Machining Solutions je predstavio AgieCharmilles CUT C 350 žičani EDM stroj, zajedno s još tri nova proizvoda: Microlution ML-10 , MLTC i DMP Flex 350.

AgieCharmilles CUT C 350 žičani EDM stroj nudi optimiziranu brzinu rezanja i pouzdanu točnost, uz GF Machining Solutions kvalitetu za najniže operativne troškove. Uz nisku početnu cijenu, stroj je isplativ, ali također pruža optimiziranu brzinu rezanja i pouzdanu točnost, dok opremljeni AC CUT HMI 2 sustav olakšava programiranje kroz učinkovite EDM ekspertne module.

Saznajte više na www.gfms.com

Brzo glodanje, bušenje, izrada navoja, uklanjanje srha i bridova

FANUC RoboDrill eco/ecoPLUS high-speed machining centers offer milling, drilling, tapping, deburring, and chamfering.
Izvor: Mthodsmachine

Methods Machine Tools sada nude FANUC RoboDrill ecoPLUS, s kapacitetom od 21 alata i povećanom brzinom putem opcijskog vretena od 24.000 o / min. Dostupna su dva ecoPLUS modela, uključujući jedan s većim hodom X-osi i veličinom stola.

FANUC RoboDrill eco / ecoPLUS visokobrzinski obradni centri nude glodanje, bušenje, izradu navoja te uklanjanje srha i bridova. Brzina i svestranost čine obradne centre idealnim za potporu većim, sporijim strojevima, kao i za izvođenje sekundarnih opcija, bez obzira na količinu proizvodnje.

Saznajte više na www.methodsmachine.com

Novi CNC stroj za glodanje zupčanika

Helios Hera 90 CNC gear hobbing machine
Izvor: Heliosgearproducts

Helios Gear Products (bivši Koepfer America) nudi isključivo stroj za glodanje zupčanika Helios Hera 90 CNC tvrtke YG Tech. Pruža visokotehnološke značajke kao što su FANUC 0i-MF upravljački i servo motori, izravna pogonska ploča i radna vretena, Heidenhain linearna skala na X-osi za preciznu ponovljivu kontrolu veličine i još mnogo toga. Hera 90 nudi ključne značajke, kao što je brzina nagiba 8,5 DP (3 mn), maksimalna brzina glodanja od 6,000 o / min i do 8 CNC osi. Kada je opremljen s opcijskim sustavom punjenja i istovara, Hera 90 je sposoban i produktivno glodati razne vrste opreme. Radni komadi dužine do 320 mm mogu se ručno napuniti ili automatski dužine do 200 mm. Udaljenost središnje linije između reznog alata i radnog vretena kreće se između 10 mm i 100 mm, čime se osigurava kapacitet za širok raspon veličina zupčanika.

Saznajte više na www.heliosgearproducts.com

HMC s pet osi i nagibnim vretenom

Mitsui Seiki’s new HU100-TS 100 tilt-spindle five-axis HMC machine
Izvor: Mitsuiseiki

Novi Mitsui Seiki  HI100-TS 100 s pet osi HMC i nagibnim vretenom napravljen je za obradu velikih, tvrdih metalnih obradaka koji su prikladniji za obradu nagibno-vretenskog stola. Fiksni raspored stolova i nagibnih glava olakšava proizvodnju težih i većih dijelova i može omogućiti upotrebu kraćih i krutih alata. Nudi visoku krutost i točnost prilikom obrade tvrdih materijala (npr. titan) koji su uobičajeni u zrakoplovnoj industriji, energetskim i drugim sektorima visoke vrijednosti.

Horizontali stol može primiti obradke duljine do 1.900 mm , promjera 1250 mm i težine do 2 000 kg. Putanje X, Y i Z-osi su 1.300 mm, 1.500 mm i 1.400 mm, s rotacijom osi B od 360 ˚  i A-osi rotacije od -30 do + 120˚. Kompaktni hod od 5 300 mm x 8 431 mm sličan je onom s 4 osi.

Saznajte više na www.mitsuiseiki.com

Petosni, obradni centar s dvostrukim stupovima

Hurco BX40Ui five-axis CNC double-column machining center, with trunnion table mounted along the Y-axis, is the perfect combination of performance and flexibility.
Izvor: Hurco

Hurco BX40Ui petosni CNC obradni centar s dvostrukim stupovima, s stolom za montažu na Y-osi, savršena je kombinacija performansi i fleksibilnosti. Struktura ljestvi i konstrukcija s dvostrukim stupovima osiguravaju ekstremnu krutost i izvanrednu potporu. S motornim vretenom od 18 k i velikim valjcima za linearno vođenje, BX40Ui odgovara rasponu primjena. Osim toga, konstrukcija mosta je izolirana od težine obradtka i djeluje stabilno i predvidivo. Iznimne brzine punjenja postižu se patentiranom tehnologijom brzog kretanja pod nazivom UltiMotion koja istovremeno smanjuje vrijeme ciklusa do 30% te  pruža izvanrednu kvalitetu završne obrade.

Saznajte više na www.hurco.com

Univerzalni obradni centar za velike dijelove

INDEX launched its G420 turn-mill cnc machining center
Izvor: Index-traub

INDEX je lansirao svoj obradni centar za glodanje / tokarenje – G420, s identičnim dvostrukim vretenom od 3500 o / min, s stezaljkama od 315 mm (400 mm po izboru) i snažnim petosnim vretenom za glodanje koji omogućuje do 12.000 okretaja u minuti uz HSK-T63 sučelje ili 18.000 okretaja s Capto C6 sučeljem. Visoka inherentna stabilnost stroja i dinamičan odaziv čine ga iznimnim izborom za rad s materijalima koje je teško strojno obraditi, pružajući značajnu vrijednost proizvođačima u zrakoplovnoj industriji koji žele dovršiti velike, složene dijelove u jednoj postavi.

Glavna i kontra-vretena modela G420 smještena su u svakoj šipki do Ø102 mm i mogu pričvrstiti dijelove do Ø315 mm (opcija Ø 400 mm). Veliko radno područje osigurava prostor za dijelove do maksimalne duljine od 1.600 mm i uključuje ergonomski dizajn za optimizaciju pristupačnosti cnc operatera. Dodatno, može se ugraditi opcionalni sustav za rukovanje izradkom za utovar, istovar i prijenos dijelova do 20 kg i Ø120 mm.

Saznajte više na www.index-traub.com

Složeni dijelovi, obrada na više površina u jednom stroju

Toyoda introduced the FH630SX-i five-axis horizontal machining center that combines best-in-class performance, high torque, and simultaneous five-axis machining.
Izvor: Toyoda

Toyoda je predstavio FH630SX-i petosni horizontalni obradni centar koji kombinira najbolje performanse u klasi, visoki okretni moment i istovremenu petosnu obradu. Počevši od krutog dizajna vretena, stroj nudi okretno naginjanje prilikom gibanja kako bi se omogućila učinkovita obrada velikim obradaka.

Za veću fleksibilnost, stroj ima radni hod od 304.80 mm preko središnje linije palete u okomitom položaju. FH630SX-i s pet osi ima veću fleksibilnost brzine vretena zahvaljujući zamjenjivom ulošku vretena koji podržava posebnu namjenu od 8000 okretaja u minuti s vretenom s visokim zakretnim momentom od 107 KS ili standardnu verziju 15000 okretaja u minuti, 74 KS.

Saznajte više na www.toyoda.com

Strojna obrada diskova u jednoj postavi

The new Starrag NB 151 universal machining center produces high-precision components like blisks and impellers entirely in a single step, using a process that is both fast and reliable.
Izvor: Starrag

Novi univerzalni obradni centar Starrag NB 151 proizvodi visoko precizne komponente kao što su diskovi i propeleri u cijelosti i jednom koraku, koristeći brz i pouzdan proces. Ovaj petosni obradni centar može se koristiti za potpunu obradu teških obradaka težine do 300 kg i promjera do 600 mm i duljine 290 mm. NB 151 je opremljen s dvije kružne osi koje su razvijene i proizvedene  samo za svrhu obrade diskova.

Saznajte više na www.starrag.com

Glodanje visokih tolerancija

The recently introduced Makino F5 Pro 6 vertical cnc machining center is designed for rigidity, for chatter-free cutting, and the agility and accuracy required for milling tight-tolerance
Izvor: Makino

Nedavno predstavljeni Makino F5 Pro 6 vertikalni obradni centar dizajniran je za krutost, za glodanje bez vibracija, te za agilnost i točnost potrebnu za glodanje mješavina čvrste tolerancije tipičnu za kompleksnu geometriju 3-D kontura s kalupom i proizvodnju medicinskih proizvoda.

Osi F5 X, Y i Z imaju hod od 900 mm, 500 mm odnosno 450 mm, stol veličine 1000 mm x 500 mm te podržava maksimalnu veličinu komada 1000 mm x 500 mm x 450 mm.

S kapacitetom opterećenja od 2,204 kg i magazinom s 30 alata pruža dovoljan kapacitet za široku lepezu alata.

Dostupan je i izborni magazin s 60 alata koji omogućuje veći izbor alata – smanjujući vrijeme postavljanja i promjene alata.

Saznajte više na www.makino.com

Jednostavna obrada za velike obradke

The Droop+Rein T series is a milling/turning center offering high accuracy thanks to its rigid design and hydrostatic guide concept
Izvor: Starrag

Serija Droop + Rein T  obradnog centra za glodanje / tokarenje nudi visoku točnost zahvaljujući čvrstom dizajnu i konceptu hidrostatskog vodiča – te izvanrednim dimenzijama (duljina stola: 18.000 mm; horizontalni prolaz: 9.000 mm; vertikalni prolaz: 7.000 mm) i radno područje (X: 19.000 mm; Y: 9.000 mm; Z: 3.000 mm.)

Količina prostora koju nudi ovaj novi model omogućuje jednostavnu obradu velikih obradaka u jednom postupku stezanja. Tu je i opcija za petosnu obradu, zahvaljujući integriranoj C-osi s besprijekornom rotacijom i univerzalnom glavom za glodanje s vilicom te ima B-os koja se zakreće ± 95 °. Šesta osovina (W) je pokretna greda 5.500 mm.

Saznajte više na www.starrag.com

Obrada velikih količina lakih metala

Schwäbische Werkzeugmaschinen GmbH (SW) developed a machining center specifically for machining electric auto parts: The BA W08 is designed for four- and five-axis machining
Izvor: Sw-machines

Schwäbische Werkzeugmaschinen GmbH (SW) razvio je cnc obradni centar posebno namjenjem za izradu dijelova električnih automobile : BA W08 je dizajniran za obradu s četiri  i pet osi vrlo velikih, lakih metalnih dijelova, kao što su strukturni dijelovi, a može se upravljati s jednim ili dva vretena.

BA W08-12 je horizontalni obradni centar s jednim vretenom za velike obradke lakih metala, npr. kućišta akumulatora. Posjeduje monoblok koji minimalizira progib i osigurava optimalan protok sile između obradne jedinice i nosača obratka. Obradni centar također ima strojno-optimiziranu strojnu jedinicu s dizajnom “box-in-box”, razvijenim za vrlo dinamičan rad u primjeni lakih metala. Umeće se u stražnji monoblok. Linearni i momentni motori u pogonskim osovinama jamče maksimalnu dinamiku i najkraća moguća pomoćna vremena procesa, dok pokretni pogon Y-osi osigurava optimalnu točnost pozicioniranja, čak i pri ekscentričnom opterećenju.

Saznajte više na www.sw-machines.de

Vertikalna obrada za primjenu u teškim uvjetima

The Toyoda FV1165 heavy-duty vertical machining center offers fourth-axis machining as a standard, providing shops with greater flexibility through rotary table integrations and a high-performance spindle.
Izvor: Toyoda

Toyodine pametne proizvodne ponude pomažu klijentima povećati produktivnost i mogućnosti obrade podataka, proširujući proizvodne radnje. Toyoda FV1165 vertikalni vertikalni obradni centar nudi standardnu obradu s četiri osi, pružajući veću fleksibilnost kroz integracije rotacijskih stolova i vreteno visokih performansi.

Saznajte više na www.toyoda.com

CNC tokarilica obavlja punu petosnu obradu

The Tsugami SS38MH-5AX is a 38-mm chucker-convertible, B-axis sliding headstock CNC lathe that performs full five-axis machining.
Izvor: Tsugami

Tsugami SS38MH-5AX je 38-mm konvertibilni stroj, tokarilica s kliznom glavom B osi koji obavlja punu petosnu obradu. Tsugami SS38MH-5AX ima 40 magazina alata, 10 alata na stražnjem dijelu i opcionalno 2 alata na držaču za duboko bušenje, kao i linearne staklene vage na X1-, Y1-, Z1 i X2 osi.

Saznajte više na http://www.tsugami.co.jp/eng/
